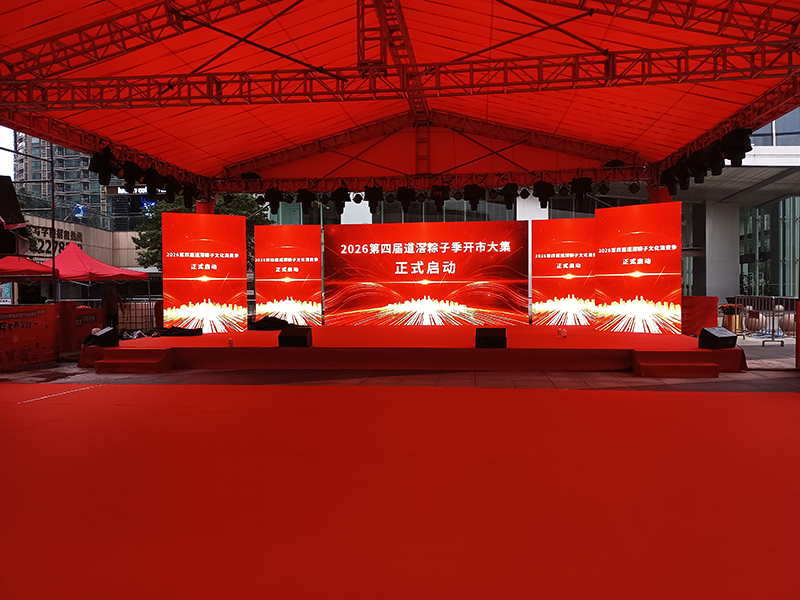

东莞灯光音响系统分为前期安装施工、供电布线、设备吊挂、音响调试、灯光 DMX 调试、整机联调、安全与验收七大模块，多数故障来源于布线不规范、接地干扰、吊挂疏漏、调试顺序错误。
一、安装施工注意事项
1. 开箱检查：核对设备型号、配件，检查外观、接口有无损伤；机柜设备摆放留散热间隙，面板整齐，线缆分类绑扎，每根线缆两端做清晰标识。
2. 音箱安装
- 吊装音箱必须使用原厂吊挂件，独立保险绳（防坠落），保险绳不能挂在夹具上，挂接建筑承重结构，禁止固定在吊顶石膏板上。
- 调整俯仰角度，主扩音箱指向观众区；舞台返听音箱对准演员，避开话筒拾音区，减少啸叫风险。
3. 灯光设备安装
- 摇头灯、帕灯每台灯具必须配独立保险绳，Truss 桁架承重复核；灯具远离幕布等可燃物，安全距离≥0.5m。
- 灯泡、反光杯禁止手直接触摸，防止油污造成高温炸裂。
4. 接线作业：断电状态下接线；接头压接 / 焊接可靠，杜绝虚焊；禁止强行拉扯线缆。
二、供电与布线（干扰故障高发点）
1. 强弱电严格分离
- 音响信号线、DMX 灯光控制线，不与 220V 强电同管、同槽平行走线；平行敷设间距≥30cm；交叉位置必须 90° 垂直交叉，降低电磁干扰。
- 灯光大功率回路与音响系统尽量分开独立供电，避免调光电源带来交流杂音、电流声。
2. 接地要求
所有设备金属外壳可靠保护接地；消除地环路，防止电流杂音；多地设备接地电位不一致，必要时增加信号隔离器。
3. 时序电源使用
开机顺序：先开周边设备（处理器、调音台），zui后开功放；关机相反，先关功放，再关前端设备，防止冲击声烧毁音箱。
4. 线缆选型
- 音响：音频用双屏蔽卡侬线；音箱线按功率距离选足够线径；
- 灯光 DMX：使用 120Ω 双屏蔽 DMX 专用信号线，禁止用普通网线替代 DMX 线。
三、灯光系统 DMX512 调试要点
1. DMX 信号采用手拉手串联接法，严禁星型、T 型分叉接法；单条链路灯具不超过 32 台，超数量加装信号放大器 / 分配器。
2. 链路zui后一台灯具输出口加装120Ω 终端电阻，抑制信号反射，解决乱闪、不受控现象。
3. 地址码不能重复，每台灯具设置独立 DMX 起始地址；地址重复会出现多灯同步乱动作。
4. 长距离传输＞300 米，改用光纤传输；户外做好接头防水。
5. 调试步骤：单台灯具单独测试→分段链路测试→全部控台联机；检查灯具模式为 DMX 模式，不要停留在自走声控模式。
常见故障：灯具乱闪、跳变，优先排查地址码、终端电阻、信号线。
四、音响系统调试重点
1. 通电前检查：功放输出不要短路；调音台推子全部拉下，防止上电冲击烧坏喇叭。
2. 通路逐路测试：话筒、播放器各路单独测试，确认每一路声道、左右相位正确，音箱无本底噪声、交流嗡嗡声。
3. 声场与均衡调试
- 使用测试话筒测厅堂频响，做音频处理器 EQ 均衡补偿，消除室内共振峰；
- 调试反馈抑制器，找出啸叫频点做衰减；话筒尽量避开音箱辐射方向，话筒增益不要盲目开大。
4. 功放与音箱匹配：功放功率一般为音箱额定功率 1.2‑1.5 倍；不要把功放增益开满，避免削波失真烧高音单元。
5. 返听系统调试：舞台返听独立 AUX 通道，保证演员听清，又不造成主扩啸叫。
6. 无线话筒：调试频点，避开现场干扰源；测试远距离、墙角位置，排查断频杂音。
五、整机联动调试
1. 分开调试完成后，再做灯光音响联动；模拟实际使用场景（会议模式、演出模式）调用预设场景。
2. 长时间连续试运行 2‑4 小时：观察灯光有无过热死机、音响有无漂移杂音；检查线缆接头温升。
3. 记录保存调音台、灯光控台参数，备份场景程序，防止参数丢失。
六、安全方面硬性要求
1. 高空作业佩戴安全带；桁架吊挂必须复核承重，保险绳不可省略，属于安全红线。
2. 核算总负载电流，断路器匹配功率，禁止超载；灯光大功率设备分开回路。
3. 户外设备确认 IP 防护等级，做好防雨防水。
4. 机柜内部留检修空间，图纸归档：接线图、DMX 地址对照表、设备参数，交付给使用方。
七、常见误区
❌误区 1：只看设备档次，忽略布线接地。大量杂音、闪灯故障不是设备坏，而是布线、接地错误。
❌误区 2：DMX 信号线可以用普通网线替代。阻抗不匹配，会出现闪灯失控。
❌误区 3：功放增益全部开满效果更好。容易削波失真，烧毁高音喇叭单元。
❌误区 4：吊挂只靠夹具，不加保险绳，存在坠落重大安全隐患。
