东莞灯光音响工程进行分三大块：强弱电接线规范、系统接地标准、防雷设计施工要点，附带现场施工避坑，适合酒店、宴会厅、酒吧、剧场工程落地。以下详细说明一下，仅供参考：
一、系统接线核心规范（音响弱电 + 灯光 DMX + 设备强电分离）
（一）线路分管、分桥架强制隔离（杜绝电流杂音、灯光干扰音响）
三类线路严格分开，禁止同管 / 同槽
弱电信号线：音频卡侬线、DMX512 灯光控制线、网络控制线；
强电负载线：灯光灯具电源线、大功率功放供电主线；
普通照明线路：场地筒灯、空调照明供电。
管线间距要求
弱电管与 220V 强电平行敷设：间距≥30cm；
强弱电交叉时必须90 度垂直交叉，交叉位置套金属屏蔽管隔离；
桥架分层：上层弱电、下层强电，中间加金属隔板。
线材选型标准
1）音响音频线：双屏蔽无氧铜卡侬信号线，远距离＞20 米用加厚双层屏蔽；
2）DMX 灯光控制线：专用 DMX 屏蔽线（2 芯信号 + 屏蔽层），不可用普通网线替代；
3）音箱功率线：大功率音箱≥2×2.5 平方，线长超 30 米升级 2×4 平方；
4）设备供电主线：机柜、灯光回路独立布线，光束灯瞬时电流大，单回路负载不超额定 70%。
（二）机柜内部接线规范
机柜设备供电统一走电源时序器，顺序：先音源、处理器、调音台，zui后功放；关机反向，避免冲击烧喇叭。
机柜内强弱电分区走线，信号线用扎带单独收纳，不和电源线缠绕；所有接头牢固，卡侬头焊接屏蔽层。
所有线路贴清晰标识：回路编号、设备名称、点位，方便后期检修。
（三）灯光 DMX 信号接线要点
DMX 总线首尾必须加装终端电阻 120Ω，消除信号反射，灯具频闪、失控大多缺少终端电阻；
单路 DMX 信号线带灯数量≤32 台，远距离＞80 米加装 DMX 信号放大器；
DMX 屏蔽层只单边接地（控台端接地，灯具端屏蔽悬空），两端同时接地会形成地环路，出现杂音、灯光抖动。
二、系统接地施工标准（解决底噪、电流嗡嗡声、静电烧设备）
1. 三种接地区分，严禁混用
1）保护接地（PE 地线）：设备金属外壳、机柜、桁架、灯具金属外壳，接配电箱 PE 黄绿双色地线，防触电；
2）音频信号工作地（信号地）：调音台、音频处理器、效果器屏蔽层接地，消除音频噪声；
3）建筑防雷地：大楼外墙避雷带、楼顶避雷针接地网，独立接地极。
2. 核心接地规则：单点接地（关键）
整套音光系统只设置 1 个总接地点，所有设备地线汇总到机柜总接地铜排，再统一引至大楼等电位接地端子；
禁止多点接地（机柜一个地、灯光桁架一个地、舞台音箱一个地），多点地电位差形成地环路，表现：持续嗡嗡电流声、灯光闪烁、话筒漏电麻手。
3. 现场施工细节
机柜金属外壳、设备机架、金属桥架全部用 6 平方黄绿地线连接到接地铜排；
舞台金属桁架、灯钩、音箱吊码金属件全部做等电位连接；
音频屏蔽层接地：仅总机柜单点接地，远端灯具、音箱处屏蔽层剪开悬空，不接外壳；
接地电阻要求：音视频工作接地电阻≤4Ω；建筑防雷接地≤10Ω；两者做等电位连接，不可分开两套接地网。
4. 静电接地补充
酒吧、干燥剧场静电严重，机柜、控台增加静电泄放地线，舞台地面铺设防静电地胶并接地，防止静电击穿灯光、音频芯片。
三、防雷设计与施工要点（分电源防雷、信号防雷、户外专项防雷）
（一）电源防雷分级配置（室内 / 户外区分）
一级总防雷（配电房总进线）
整栋场地总配电箱安装 B 级电源防雷器，抵御直击雷大电流冲击，通流量≥60KA；
二级机柜前端防雷（机房音光专用配电箱）
灯光、音响独立配电箱加装 C 级电源防雷器，通流量 20~40KA，防护感应雷；
三级设备精细防雷（机柜时序器前端）
机柜内部加装插座式防雷排插，保护调音台、处理器、控台等精密弱电设备。
关键：三级防雷串联安装，防雷器接地线必须短、直、粗，地线长度＜0.5 米，弯折越少越好。
（二）信号线路防雷（音频、DMX 灯光控制线、网络线）
音频线路：户外远距离音频信号，在信号两端加装音频专用信号防雷器；
DMX512 灯光控制线：户外舞台、楼顶亮化灯光，DMX 进线端安装 DMX 专用防雷器；
网络控制线：中控、灯光网络交换机前端加装网络防雷器。
安装要求：信号防雷器屏蔽地线统一连接到系统总接地铜排。

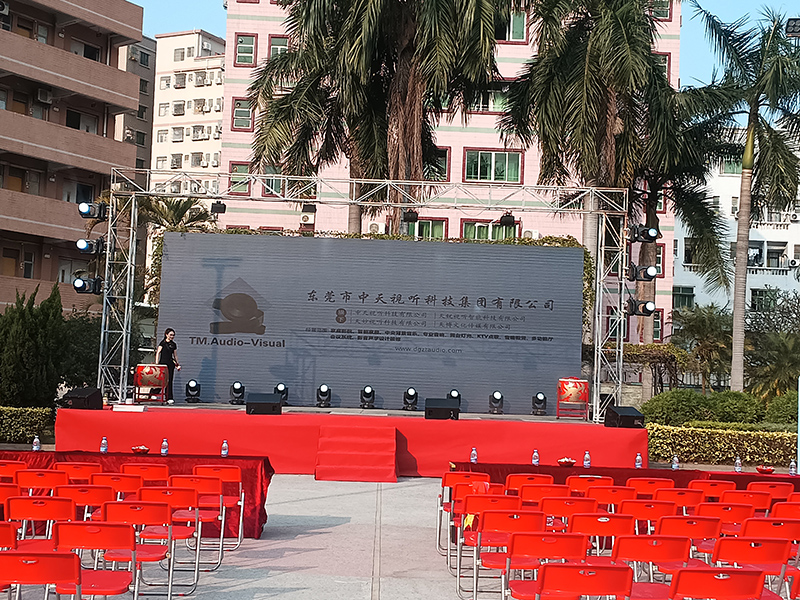

（三）户外舞台 / 露天灯光专项防雷（户外工程重中之重）
户外舞台桁架、灯光架金属主体，就近与建筑避雷带、接地极可靠焊接；
户外所有线缆穿金属镀锌钢管，钢管两端接地，屏蔽雷电感应；
雷雨天气施工规范：雷暴来临前断开总电源，拔下信号线路；户外高空灯具、桁架暂停安装；
灯具选型：户外灯具必须 IP65 以上防水，内部自带防雷保护电路。
（四）防雷避坑重点
防雷器地线禁止绕圈、长线迂回，地线越短防雷效果越好；
严禁把防雷地线接到自来水管、燃气管道做接地；
每年雨季前检测防雷器、接地电阻，防雷器雷击损坏后及时更换；
灯光、音响配电回路独立分开，各自配备独立防雷，避免灯光雷击干扰烧毁音响设备。
四、常见故障对应（接线 / 接地 / 防雷做错出现的问题）
持续嗡嗡低频杂音：强弱电同管、双端屏蔽接地、多点接地形成地环路；
灯光频闪、不受控：DMX 缺少终端电阻、信号线和电源线同槽干扰；
话筒触摸金属有电麻手：设备外壳未接 PE 保护地线、接地不良；
雷雨天气设备死机、烧坏：未分级安装电源 / 信号防雷，接地电阻不达标。
